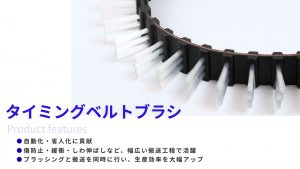

タイミングベルトにブラシを植毛した、搬送と清掃を同時に行える独自構造のブラシユニットです。
MECT2025にて展示した実機をベースに、構造・特長・用途を紹介します。





製品概要

タイミングベルトブラシは、タイミングベルトが持つ安定した搬送力と、ブラシによる連続ブラッシング・接触制御を組み合わせたユニットです。
ワークを搬送しながら粉塵除去・表面処理・位置制御などが可能で、省人化・品質安定・工程短縮 に貢献します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　実際の製造現場では、布生地のしわ取り／食品の搬送サポート／自動車部品の位置決め補助・緩衝材など、多彩な用途で採用されています。



特長

1. 搬送とブラッシングを同時に実現

　　タイミングベルト駆動により、一定速度でワークを搬送しながらブラシが連続動作。
　　清掃・ワイピング・しわ取り・位置補正など、複数工程をまとめて自動化できます。

2. ワークに優しく均一に接触

　　ブラシの柔軟性が衝撃を吸収し、布・食品・樹脂・金属など幅広いワークに対応。
　　ワークへ傷をつけづらい構造のため、加工品や精密部品にも使われています。

3. ラインに合わせたフルカスタム対応

　　毛材（ナイロン／PBTなど）、ベルト幅、ユニット長、押し当て量など、用途に応じて最適設計が可能。
　　新規ラインへの導入はもちろん、既存搬送ラインの改善提案としても採用されています。

主な用途

１．布シーツ・不織布のしわ取り・伸ばし工程

　　ブラッシングしながら搬送することで、しわ伸ばしや面出しに使用。繊維製品の連続搬送に最適。

２．食品ラインでの搬送サポート

　　柔らかいワークを優しく押し当てながら搬送でき、形崩れしにくい搬送が可能。
　　食品工場でも採用実績あり。

３．自動車部品の位置決め・緩衝材として

　　ブラシが適度な反力とガイド性を持つため、ワークの整列・位置制御・衝撃吸収に活用。

４．樹脂板・金属板の粉塵除去／ワイピング

　　搬送速度に合わせて連続清掃し、後工程の品質安定に貢献。

仕様例（展示仕様）

　　・ベルト：T5 ピッチ（T10ピッチも対応可）

　　・幅：12.7mm（5㎜幅～採用実績あり）

　　・タイミングベルト長：約800mm

　　・毛材：ナイロン φ0.2（用途に応じて、要相談）

　　・走行速度：5〜20 m/min

　　・用途例：布のしわ取り／食品搬送／位置決め／粉塵除去

お問い合わせ

　　「搬送も同時に改善したい」「しわ取りや位置決め工程を自動化したい」など、
　　お困りごとに合わせて最適なブラシ仕様をご提案します。（小ロットでの試作も対応可）
