チャンネルブラシの製造方法と仕様
チャンネルブラシの製造方法と仕様
 |
チャンネル（CH）と呼ばれる、凵字型の金属にブラシ毛材を二つ折れにし、芯線で抑え込み、チャンネル上部をすぼめて毛材を抜けないようにしてあります。 |

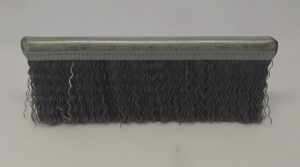

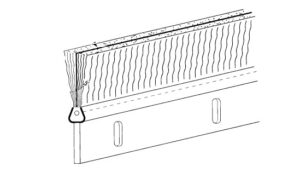

| チャンネル直線ブラシ
|
チャンネルブラシ製造方法
| 1.CH フープ材 | 2.凵字型チャンネル | 3. 植え込み |
 |
 |
 |
| 平板コイル材がCH成型機で∪字型のチャンネル（CH）を成型します。 | チャンネル材に挿入した毛材を、芯線で固定します。毛材が二つ折れになり直線ブラシができます。 | |
| 4. 巻き取り | 5. 毛刈 | |
 |
 |
|
| 直線ブラシを、巻取り旋盤でブラシ軸に 巻きつけてロールブラシを製作します。 （ロールの場合） |
毛刈旋盤でブラシ外径を整えます。 | |
チャンネルブラシ仕様 チャンネルブラシ仕様と製作可能なサイズ（注意１参照）
| チャンネル材 | 亜鉛メッキ SECC-2 20/20 |
| ステンレス SUS430 2B | |
| ステンレス SUS304 2B | |
| 芯線 | ステンレス SUS304 1/8 |
（注意１）チャンネル仕様は標準タイプです。ブラシ形状や毛材により芯線太さなど変更あり

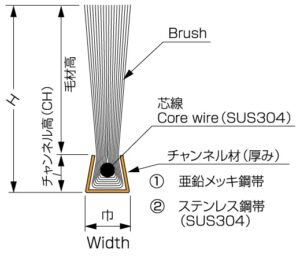

| チャンネル | チャンネル材の 厚×巾 |
芯線 Core-wire |
|
| 商品名 | 巾×高さ | ||
| CH13 | 13×14 | 1.4×37 | Φ3.0 |
| CH10 | 10×11 | 1.4×28 | Φ2.5 |
| CH8 | 8×9 | 1.0×22 | Φ2.0 |
| CH6 | 6×7 | 1.0×17 | Φ1.5 |
| CH5 | 5×5 | 0.8×12.5 | Φ1.2 |
| CH3 | 3.5×4 | 0.6×10 | |
| CH2 | 2.4×3 | 0.4×7 | Φ0.9 |
単位：mm
チャンネル材は亜鉛メッキやSUS304の他に、SUS316やチタン材等が必要な場合はお問い合わせください。
チャンネル直線ブラシ 製作例
 |
 |
単位：mm
|
||||||||||||||||||

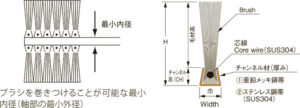

チャンネルロール・コイルブラシの最小内径 製作例
 |
単位:㎜
|
||||||||||||||||||||||||||||||||||||

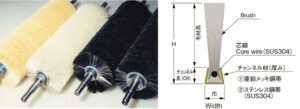

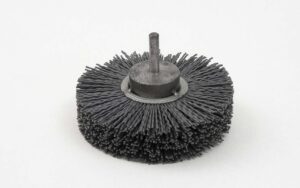

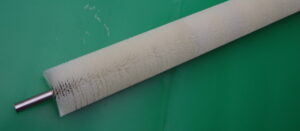

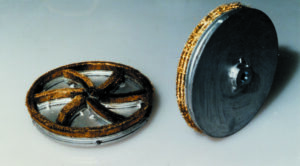

| チャンネルロールブラシ（軸付） | チャンネルロールブラシ（ドラム付） | ホイルブラシ |
 |
 |
 |

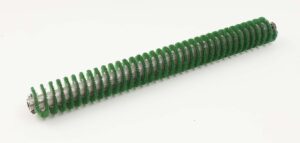

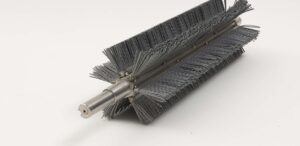

| ピッチ巻きホイルブラシ | チャンネルヘリカル巻き | 放射状ロールブラシ |
 |
 |
 |

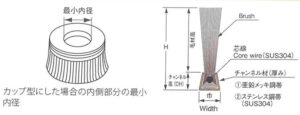

チャンネルカップブラシの最小内径 製作例
 |
単位：mm
|
||||||||||||||||||||||||||||||||

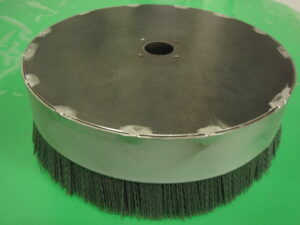

| CHカップブラシ | CHカップブラシ（軸付） | CHカップブラシ（金具付） |
 |
 |
 |
| CHカップブラシ（カバー付） | CHカップブラシ（段付） | CHカップブラシ（放射状） |
 |
 |
 |

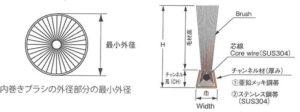

チャンネル内巻きブラシの最小外径 製作例
 |
単位:㎜
|
||||||||||||||||||||||||||||||||
| 内径ブラシ（ナイロン毛材）…潤滑剤除去 | 内径ブラシ（SUS毛材）…潤滑剤除去 | 内巻きブラシ（砥粒毛材） |
 |
 |
 |
| 内巻き１回リング | プレート付内巻きブラシ | 内巻きブラシの主な用途 |
 |
 |
●線材潤滑剤除去 ●線材液切り ●鋼管・丸棒表面異物除去 ●出入り口の遮蔽 ●回転軸端部シール |
